環形燈型號定義
RD, HR, RL, LS, ID, RP, RO,

光源接線說明
光源接線長約27~30cm。
光源線為公端接調光器母端。
另有光源延長線可供選擇。




傾斜 0°

傾斜 15°

傾斜 25°

傾斜 30°

傾斜 45°

傾斜 60°

傾斜 90°
打光示範圖

光源使用說明
規格注意事項:
- 電源供應,請參照產品上所貼的標籤貼紙規格。
- 注意瓦數W及伏特V(例:12V或24V 等…)的不同。
- 鎖孔螺絲規格,請對照外觀尺寸圖所標示之規格。
- 請注意螺絲尺寸長度,避免損壞光源。
警告事項:有下列異常,請立即停止使用
- 若產品有冒煙,異常臭味時,請勿使用。
- 請勿用濕手觸摸及操作產品。
- 在使用中產品表面會產生高溫,觸碰時請小心謹慎。
- 請不要讓不熟悉操作的人員使用(包含兒童)。
禁止事項:
- 靜電的產生,將使產品損壞。
- 絕不可自行進行拆卸、修理和改造。
- 請勿放置在多水氣及高濕之場所。
- 請勿使用揮發性物質噴到表面。
- 請勿在容易易燃性液體或氣體附近使用。
其他注意事項:
- 本產品保固一年,購買後七天內產品有問題,可更換新品,若人為因素損壞,則不可更換。
- 使用完畢後產品仍有餘溫,請讓產品自然冷卻一陣後再觸碰。
- 使用時請配戴防止靜電相關物品(例:靜電手環),以防靜電損壞產品。
ID Series, RO Series, RP Series
擴散式環形光源 Diffuse Ring Light Unit請點選型號,可直接到此產品頁面。
Model | 外徑 | 內徑 | 高度 | 角度 |
---|---|---|---|---|

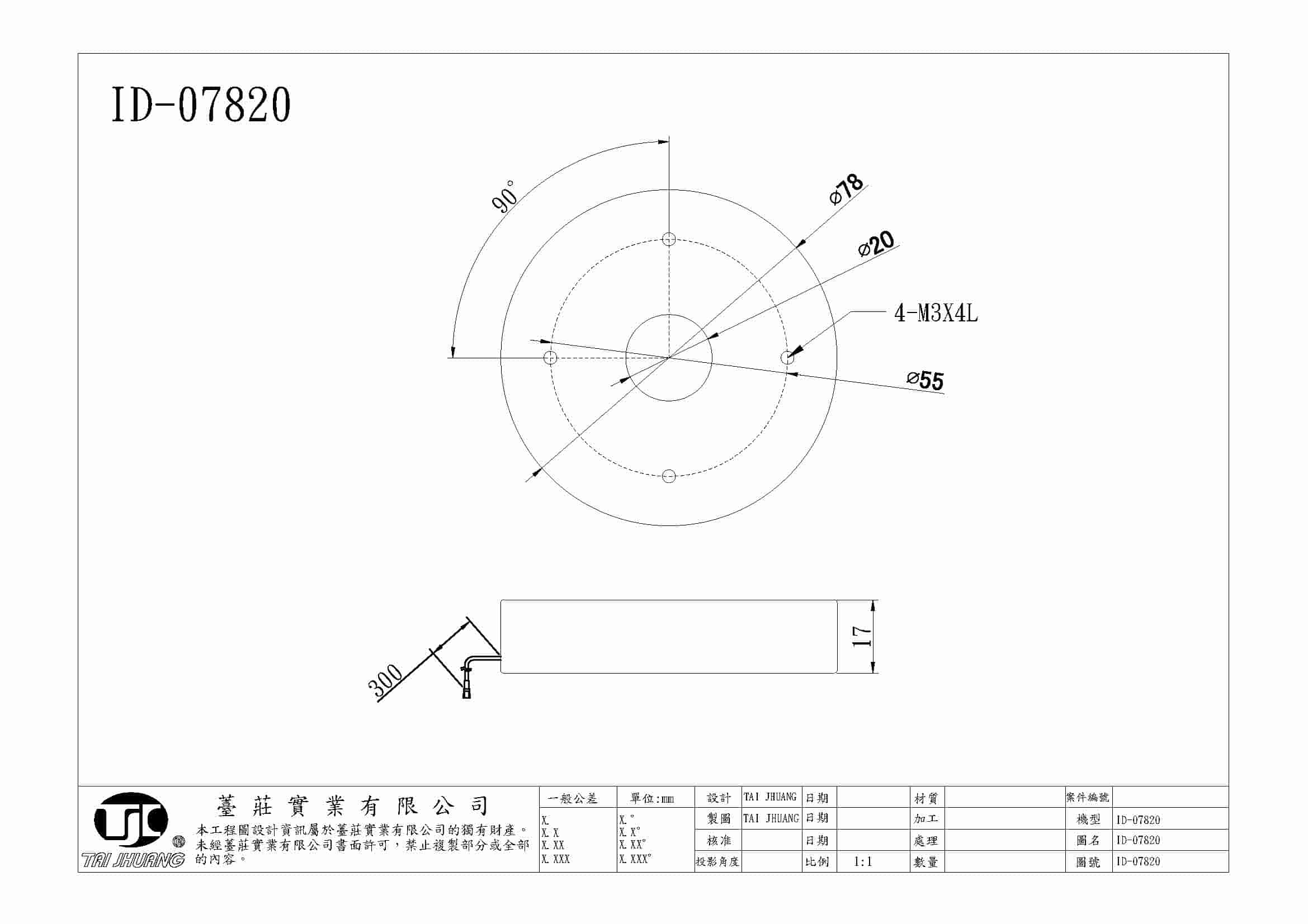

ID-07820-30 | 78 | 20 | 17 | 30 |
RO-05411 | 54 | 11 | 43 | 60 |
RP-06739 | 67 | 39 | 40 | 60 |
RP-09058 | 90 | 58 | 40 | 60 |
RP-136109 | 136 | 109 | 40 | 60 |
SL Series
擴散式四方光源 Diffuse Square Light Unit請點選型號,可直接到此產品頁面。
Model | 長度 | 長度 | 高度 |
---|---|---|---|
SL-03232 | 32 | 32 | 28 |
SL-04848 | 48 | 48 | 28 |
SL-04896 | 48 | 96 | 28 |
SL-07575 | 75 | 75 | 28 |
SL-100100 | 100 | 100 | 28 |
SL-130130 | 130 | 130 | 28 |
DO Series, CO Series
半球形漫射無影光源 Dome Type Unit請點選型號,可直接到此產品頁面。
Model | 外徑 | 發光直徑 | 高度 |
---|---|---|---|
DO-06230 | 62 | 30 | 29 |
DO-09052 | 90 | 52 | 43 |
DO-12592 | 125 | 92 | 63 |
CO-09052 | 90 | 34 | 63 |
